¿Qué es el Fenómeno del Crio-levantamiento?
El (en inglés Frost Heaving) es un fenómeno natural por el cual, en condiciones de helada, el suelo se hincha debido a la penetración de hielo en él..
El hielo crece hacia arriba: el crecimiento de sus cristales se ve frenado por el suelo, pero esto no es suficiente para contrarrestar la formación de lentes dentro del suelo.
Los cristales de hielo se unen al suelo para formar un único bloque sólido que finalmente lo levanta.
Normalmente la fuerza aumenta a medida que la temperatura disminuye.
Este peligroso proceso conduce a daños en calles y edificios, con grados variables dependiendo del tipo de suelo y su contenido de humedad.
Investigadores destacados como Konrad, Morgenstern y Penner han estudiado el levantamiento de escarcha utilizando diferentes métodos de test de laboratorio, para analizar el fenómeno de cerca..
Con el tiempo, algunos de los centros de investigación más importantes del mundo han querido proponer métodos de prueba estandarizados para los laboratorios..
Esto es para guiarlos en el mejor análisis posible de las características del crio-levantamiento.
Los principales hitos son:
- TRRL (Transport and Road Research Laboratory) en el Reino Unido
La British Standard Institution también en el Reino Unido (BS 812-124:2009)
La ISO (Organización Internacional de Normalización) con elEstándar ISO 13793:2001
¿Cómo es posible simular el crio-levantamiento?
Prevención del Crio-Lifting es extremadamente importante, pero no es nada simple.
Un importante cliente nos ha revelado la dificultad de realizar este tipo de prueba y la no disponibilidad en el mercado de un equipo que pudiera verificar el fenómeno de forma concreta.
Por eso, en FDM, desarrollamos una máquina personalizada capaz de realizar automáticamente las pruebas relativas de crioelevación, simulando las condiciones ambientales reales.
El (FHU812) fue desarrollado de acuerdo con la norma británica BS 812-214..
Está compuesto por dos ambientes diferentes: uno a temperatura controlada y otro en el que se encuentran todos los componentes de potencia y control para el funcionamiento de la máquina.
El entorno de temperatura controlada se divide en dos contenedores, ambos independientes entre sí.
- Contenedor de agua: situado en el fondo y que contiene agua mantenida a 4°C.
- Contenedor aéreo: situado en la parte superior y que contiene aire refrigerado a -17°C.
Entre los dos contenedores hay una cuna intermedia y un soporte de madera que incluye las muestras a ensayar.
La cámara también se suministra con un marco de referencia y 9 barras de latón.
Las 9 barras corresponden a los 9 ejemplares que, congelados por capilaridad, hacen subir las barras de latón.

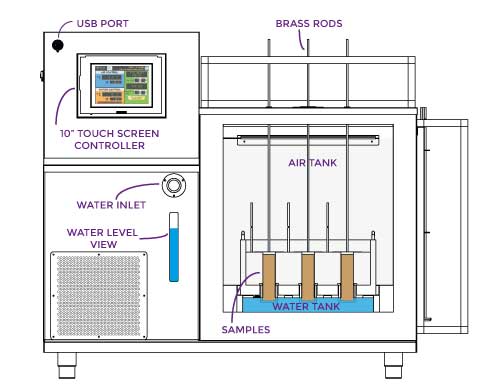

Fig. 1. Composición de la cámara de pruebas para el crio-levantamiento FHU812
Cómo funciona la máquina SRU
El hueso es exactamente una simulación del fenómeno real, imitando así la congelación del suelo.
El agua del entorno de temperatura controlada sube y se congela cuando se levantan las barras.
De esta manera, el gestor de pruebas puede medir la elevación de cada muestra simplemente midiendo la elevación de las barras.
La máquina está equipada con una pantalla táctil que automatiza el test tanto como sea posible.
El usuario debe cargar la cámara con las muestras, instalar el marco de referencia, insertar las varillas de latón y luego iniciar el ensayo con un botón en la pantalla táctil.
La máquina se encargará del resto alertando al usuario siempre que sea necesario para tomar la medida del ascensor.
Al final de la prueba puede retirar la memoria USB y descargar a un PC todos los datos registrados de las once sondas instaladas en el volumen de prueba..
Descargue las especificaciones técnicas de esta cámara de pruebas
Facilitamos sus pruebas y producimos máquinas personalizadas
En FDM buscamos constantemente soluciones para mejorar los ensayos ambientales con el fin de facilitar a los investigadores científicos una gestión eficiente, Maquinaria fiable y sobre todo personalizada para cada tipo de uso.
Con este proyecto específico, pudimos ayudar a un investigador que necesitaba simplificar su proceso de pruebas.
Lo mismo nos reveló que los resultados fueron óptimos.
La SRU ha acelerado los procesos de estudio de nuestro cliente para el 60% en comparación con sus métodos anteriores y le ha permitido obtener valores más fiables.
En FDM nos preocupamos por las necesidades de cada cliente, escuchamos todas las peticiones e intentamos cumplir con todos sus requisitos de prueba, incluso si se trata de una única máquina personalizada.
Contactar con FDM tendrá respuestas inmediatas sobre la viabilidad y los costes de sus proyectos, con la máxima transparencia y profesionalidad, desde hace más de 70 años.
